乐聆PMX-P600.4

来源:未知发布时间:2015-06-13 23:14阅读:

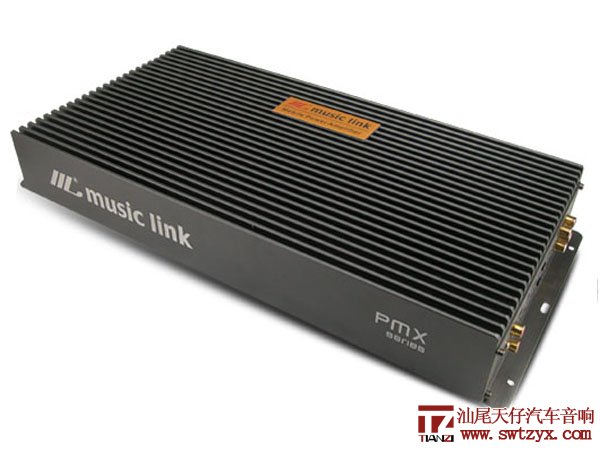

PMX-P600.4四路音频放大器


乐聆音响12/13年新款发烧四路放大器,为PMX放大器系列的高端型号,采用简洁外观设计,大尺寸的翼型散热器能及时散发工作积累热量,两侧印制乐聆品牌LOGO,各种前级调整功能及接线端子的标注更科学与直观,令安装与调试更方便。

P600.4四路放大器的电源电路为双变压器结构,采用两组整流电路、12粒场效应电源管、28粒滤波电容、四组供电电压设计,为前级、输入级、推动级、输出级独立提供稳定工作电压,多组电源的设计令放大器的每一级电路都处于非常稳定的工作状态,保证放大器工作于大功率输出及大动态下的稳定性。放大器输出级采用16粒功率管,每个通道由4粒功率管并联输出,滤波电容安装于功率管的最近距离内,保证输出级电路在大功率、大动态情况下的瞬间电流供给。推动级电路采用高稳定性能的推动对管,工作电压略高于末级电路并工作于较大电流状态,保证级间电压使被推动晶体管达到完全饱和输出,使放大器的输出效率得以更有效发挥,输出信号动态凌厉、音色温暖耐听。采用简洁的前级电路,信号经过由摩托罗拉高性能运放构成抗干扰能力优秀的平衡转换电路、高输入阻抗大电流输出特性的缓冲级后直驳后级,使音频信号的损耗更少而保留更多细节,解析力得到更好表现。放大器的每个通道可根据音响系统的配置需要设置为高通滤波、低通滤波、带通滤波状态,以及低通滤波状态下的次低频滤除功能应运,通过这些功能的组合可简便的构建为电子分音系统,实用的功能令音响系统的搭配和组合更为轻松与灵活。P600.4四路放大器拥有优秀的还原平衡性,优秀的解析力保证了音乐细节的表现,饱满而质感的中低频表现、结实有层次感的低频表现,优秀的声场还原结像能力,各类乐器的成像还原比例恰当、摆位合理。选择P600.4可以运用在大型的音响系统配置上:驱动前声场扬声器+后声场扬声器、驱动前声场扬声器+低音扬声器、高级的电子分音或Bi-amp系统,拥有额定600W的总输出能力,每个通道150W的功率能随意驱动市面上绝大多数的大食级别Hi-Fi扬声器系统,桥接模式下450W强大输出功率能推动市面上大多数400W四欧的低音扬声器,与更高价位的进口机器在性能表现及功能应用上都有着与之抗衡的能力,欢迎垂询经销商。


技术特点

前级平衡式信号输入电路

采用抗噪音性能优异的平衡式信号输入电路,配合摩托罗拉的高性能运算放大器,构建的简洁电路拥有优秀信噪比性能与清晰通透的听感。

 高稳定性的功率放大电路:

采用单差分输入宽频功率放大电路,电路音色温暖中性,成熟稳定可靠性高,瞬态互调失真指标优异。

 创新的放大器电源电路:

放大器采用了乐聆音响创新开发的闭环稳压供电与动态谐波激励电源电路,放大器不会因为供电电压波动而引起的不稳定问题,放大器电路任何时间都能处于最稳定的工作状态下。
电源电路采用多只小容量电容并联的集束充放电方式,大大减小滤波电容的内阻和电容充放电的时间,并平均分布安装于各供电电路的末端,保证瞬间大电流的供给能力。

 高效率的多组稳压电源:

电源电路为双变压器结构,采用了四组供电电压的设计,为前级电路、功放输入级、功放推动级、功放输出级四组独立稳压供电。

 多组供电电源的设计令放大器的前级和推动级都处于非常稳定的工作状态,上级工作电压比后一级的工作电压略高,级间电压能保证被推动晶体管可达到完全饱和输出,使放大器的输出效率得以更有效发挥。

 齐全的应用功能:

放大器的每个通道都拥有高通滤波、低通滤波、带通滤波、次低频滤除功能,可简便的构建为电子分音系统,完善的功能令音响系统的搭配和组合更为轻松与灵活。
 完善的保护功能:

放大器拥有非常完善的保护电路,在输出过载、输出短路、供电欠压(低于10V)、温度过热(85℃)等极端情况下都能够快速的进入保护状态,防止损坏并保证使用时间。



技术参数
型号 PMX-P600.4 四路音频放大器
工作类型 AB类
工作电压 10~15V
输出功率 12V 4×110W 4ohm / 4×165W 2ohm
13.8V 4×150W 4ohm / 4×220W 2ohm
14.4V 4×170W 4ohm / 4×255W 2ohm
桥接功率 12V 2×350W 4ohm / 2×450W 2ohm
13.8V 2×450W 4ohm / 2×550W 2ohm
14.4V 2×500W 4ohm / 2×600W 2ohm
总谐波失真 0.007%
频率响应 10~100KHz ±0.5dB
信噪比 ≥97dB
输入灵敏度 400mV~8V
保险丝 50A X 2
1~4通道高通频率 10~500Hz 12dB/oct
1~4通道低通频率 50~500Hz 12dB/oct
1~4通道带通频率 10~500Hz 12dB/oct
电子分音模式:
1/2通道高通频率 100~5000Hz 12dB/oct
3/4通道低通频率 500~5000Hz 12dB/oct
3/4通道带通频率 10~5000Hz 12dB/oct
输入阻抗 22Kohm
通道分离度数 ≥64dB
启动电压 ≥10.6V/1mA
阻尼系数 ≥300
保护模式 短路保护、过载保护、高温保护(85℃)、低压保护(10V)
重量 5.6KG
外形尺寸 208×60×430mm
